ĐẶC TÍNH KĨ THUẬT
1. Đặc tính chung :
Loại thang
Thang máy tải hàng
Hiệu thang
NT ELEVATOR
Mã hiệu
NT- F300 – CO 700 - 24- 2
Xuất xứ
Lắp ráp, sản xuất tại phân xưởng sản xuất của công ty NEC.
Tải trọng thang chở hàng
300kg
Số lượng
01
Tốc độ
20m/p
Độ dài hành trình
Xác định theo thực tế công trình.
Số tầng phục vụ
2
Số điểm dừng/mở phục vụ
Tên gọi các tầng
1-2
Vị trí phòng máy
Phía trên nóc tầng đỉnh
Nguồn điện động lực
3 Phase, 380 VAC(± 5 %), 50Hz
Nguồn chiếu sáng
1 Phase, 220 VAC (± 5 %), 50Hz
2- Các kích thước cơ bản
Kích thước Giếng thang(rộng x sâu)
1200x1600mm
Kích thước Phòng máy
1000mm
Kích thước Cabin sử dụng (rộngx sâu x cao)
900x1000x1200mm
Kích thước cửa tầng (rộng x cao)
900x1200mm
OH ( Over head)
>3400 mm
PIT (Độ sâu đáy hố thang)
Âm sàn 700mm
Nguồn điện
Khách hàng cấp nguồn bằng dây 4x4 lên tầng 2 và để đầu chờ 3m
Số cửa cabin
01 cửa
CHI TIẾT
DANH MỤC
THÔNG SỐ
GHI CHÚ

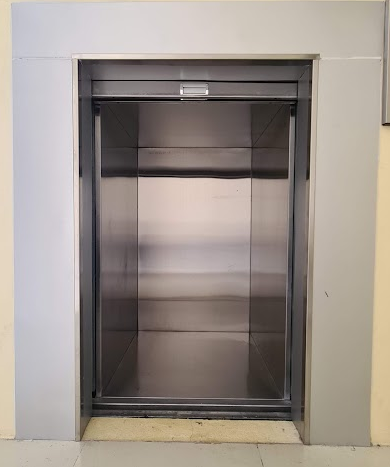

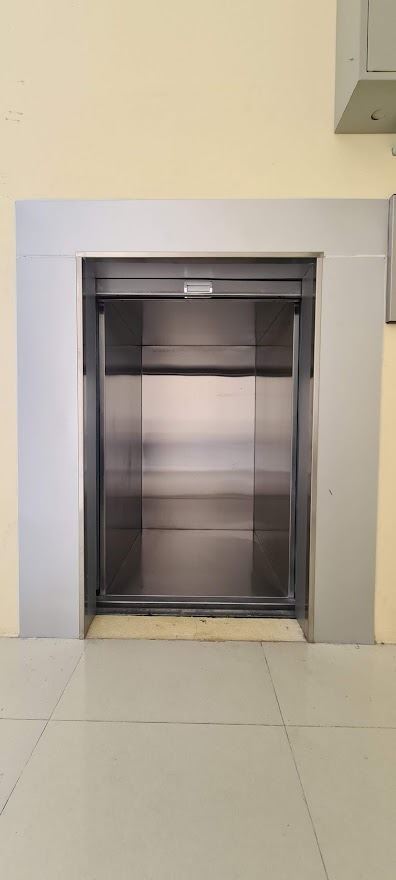

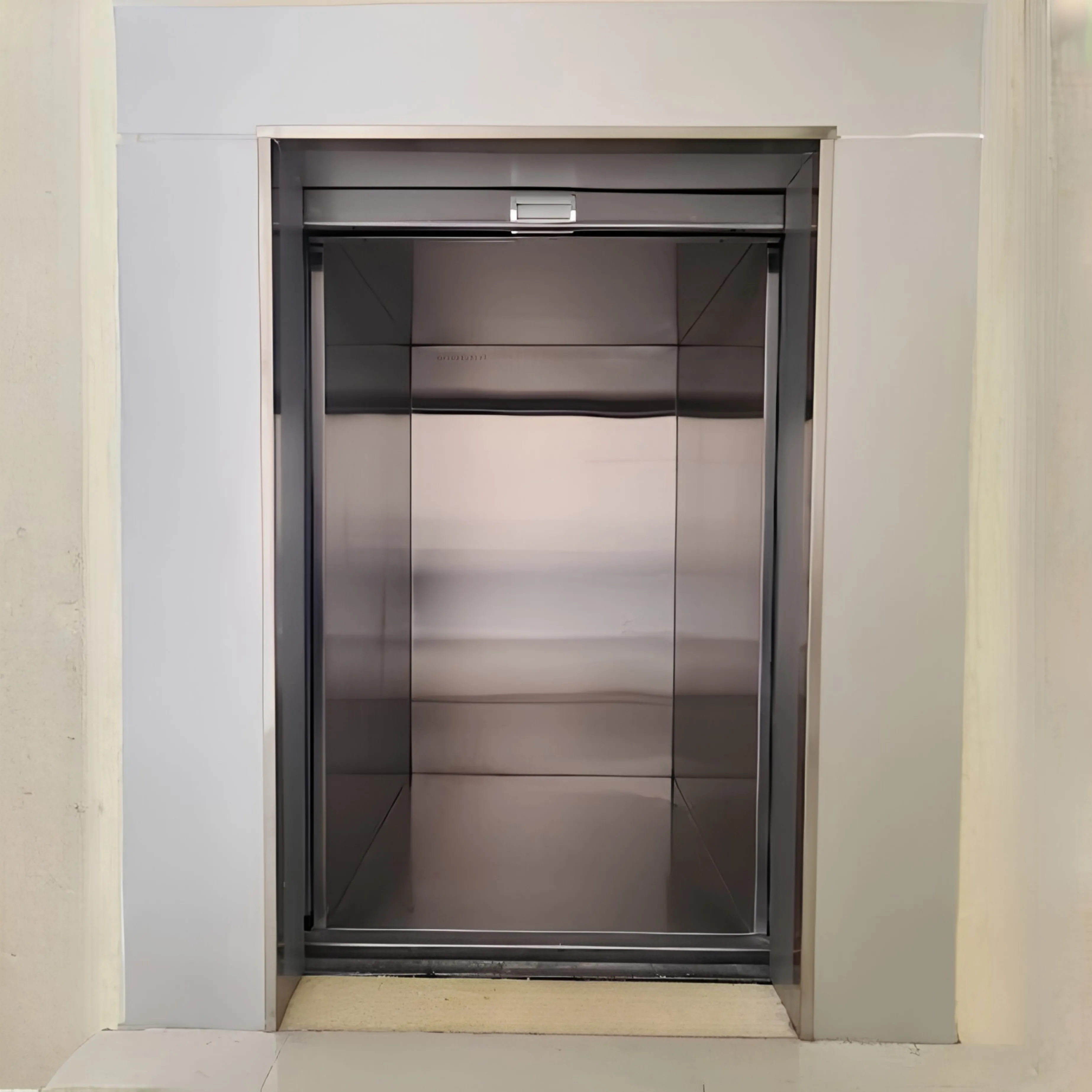

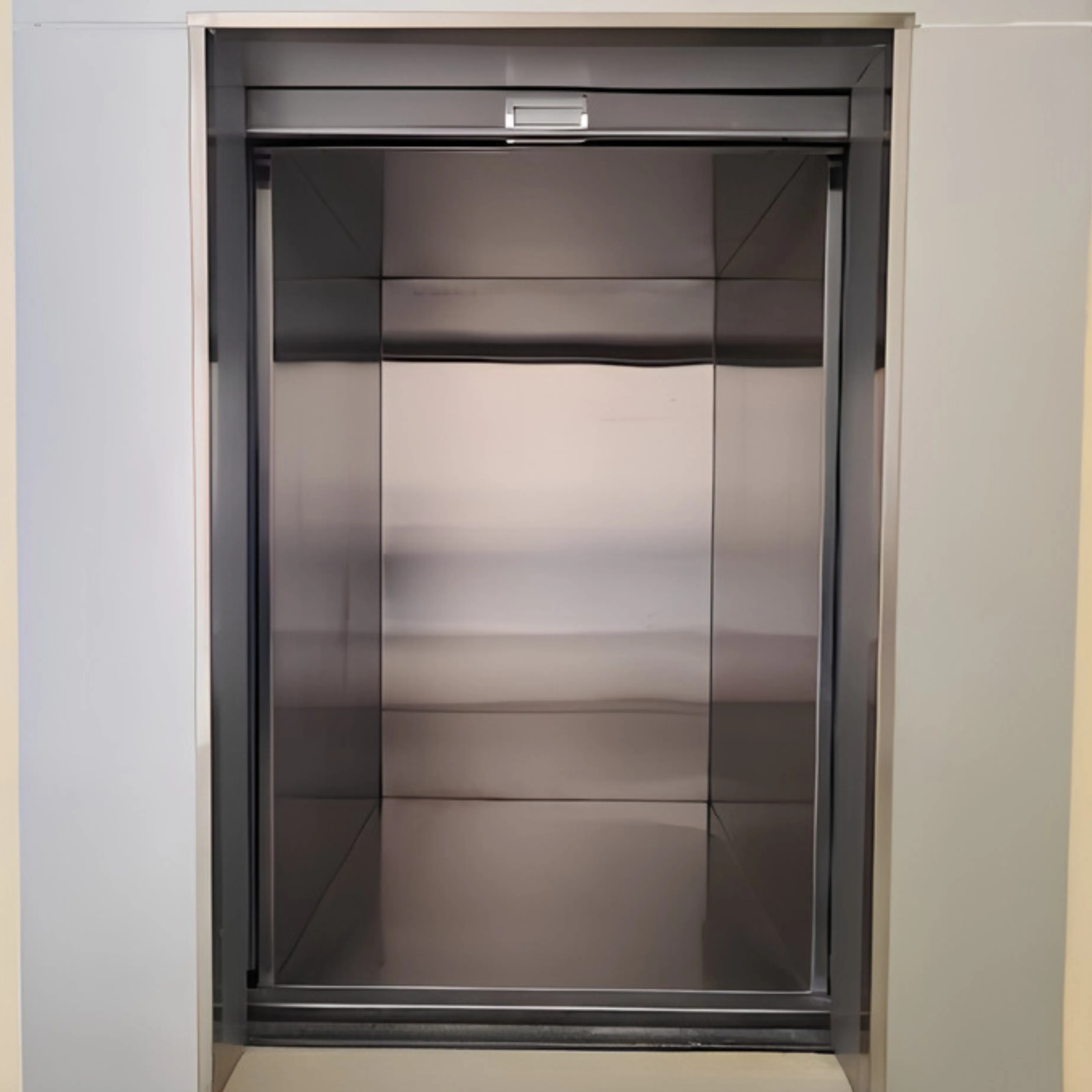

VÁCH- SÀN CABIN
Vách cabin
Inox sọc nhuyễn
Trần cabin
Sàn cabin
Khung cabin
Thép hình

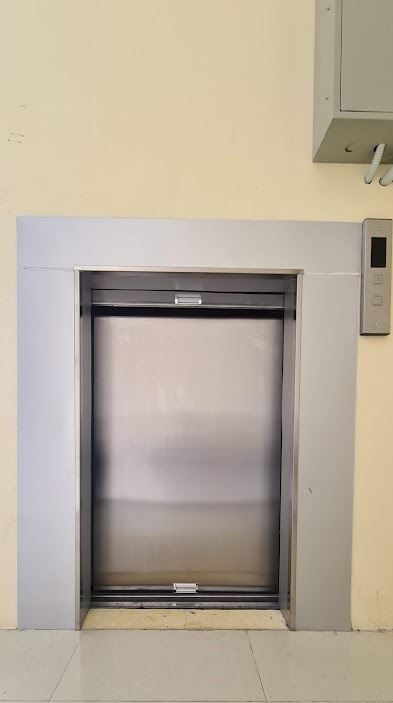

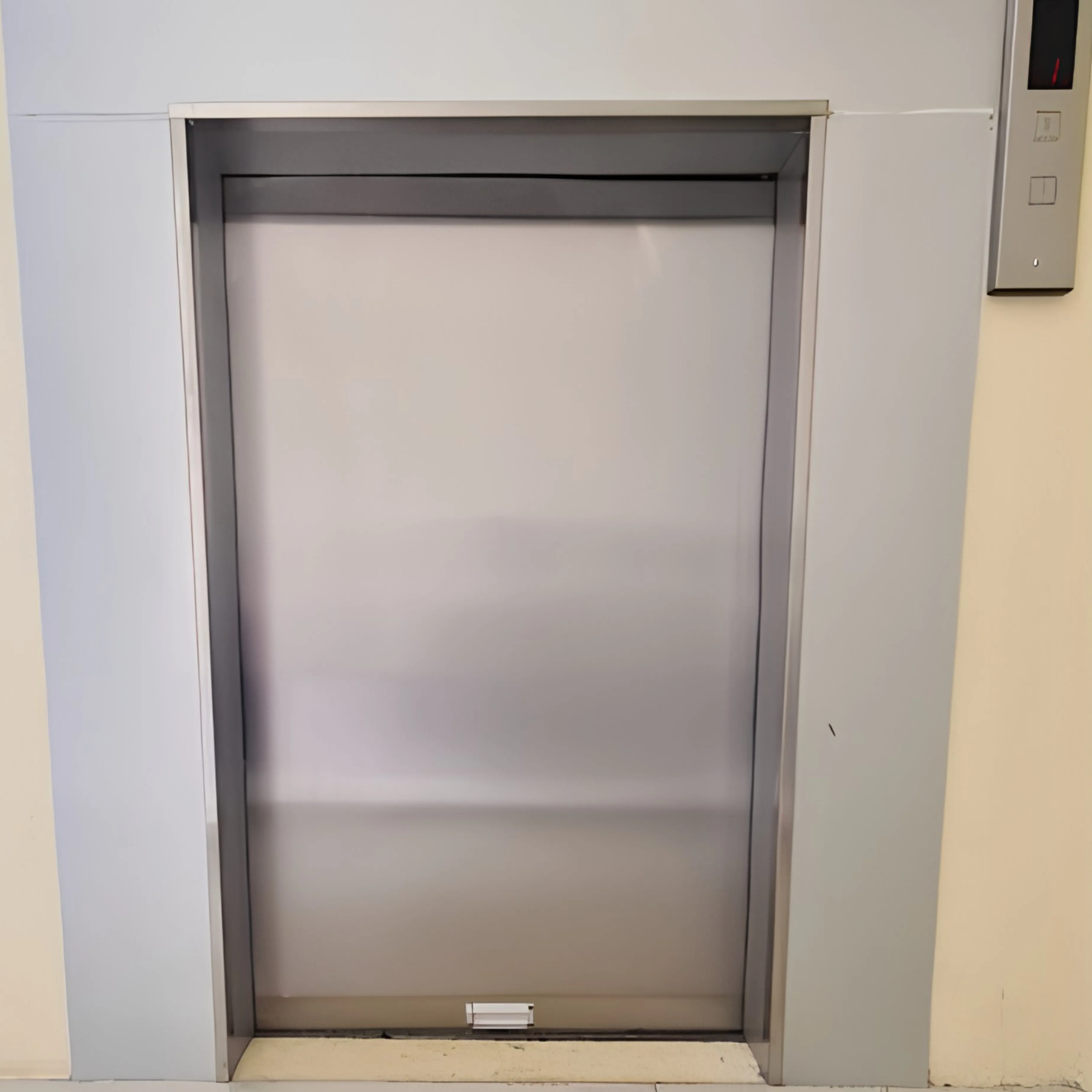

CỬA TẦNG
CỬA CABIN
Kích thước
Vật liệu
Nguyên lý hoạt động
Đóng mở bằng tay lên xuống
Khung cửa
BẢNG ĐIỀU KHIỂN TẦNG
Inox sọc nhuyễn dày 1mm , Dạng nổi
Đèn báo tầng &chiều thang
Hiển thị LED ở bên trên mặt gọi tầng
Các nút bấm gọi thang lên và xuống tại các tầng
Loại nút bấm có phát sáng chuyên dụng
ĐỘNG CƠ
Tên động cơ
Mitsubishi 2.2kw
Phanh
DC110v
Điện áp vào (Input)
03 phase 380V AC - 50Hz
Hộp số đi kèm
Hộp giảm tốc bánh răng truyền động
Xuất sứ
Thailand
HỆ ĐIỀU KHIỂN
Hệ điều khiển động lực
Điều khiển tốc độ vô cấp bằng hệ thống thay đổi điện áp và tần số VVVF (Variable Voltage Frenquency) chuyên dùng cho thang máy
Tên Hệ thống điều khiển động lực (Biến tần)
Fuji – Nhật Bản
Hệ điều khiền
Hệ thống điều khiển tín hiệu bằng bo mạch VXL , gọi tầng theo trình tự ưu tiên chiều đang hoạt động, tự động dừng tầng hoàn toàn.Bộ ghi giữ toàn bộ tín hiệu gọi tầng theo 02 chiều (Chiều lên và xuống) khi gọi thang.
DẪN HƯỚNG
Rail tiêu chuẩn tháng máy
TK5A chuyên dụng cho thang máy
SHOE TRƯỢT
Shoe tiêu chuẩn thang máy
5K chuyên dụng cho thang máy
ĐỐI TRỌNG
Bê tông
Chuyên dùng cho thang máy
Khung đối trọng
CÁP TRUYỀN
Cáp tải chính
Cáp chuyên dùng cho thang máy 08mm
Tỉ số truyền
1:1
CÁC THIẾT BỊ AN TOÀN
Thiết bị bảo vệ
Bảo vệ mất pha, ngược pha, mất trung tính, sụt áp nhằm bảo vệ thang máy được an toàn, tự reset khi mất điện
An toàn cửa
Thang chỉ chạy được khi toàn bộ các cửa được đóng kín
SẮT XI
Chân bệ máy
Theo tiêu chuẩn động cơ
Giá đỡ rail
Ct3 - 3mm
Vật tư phụ
Chuyên dùng
