Thang máy tải hàng tải trọng lớn sử dụng cửa cuốn

Mã SP: NT LIFT-CQ-1500kg
(Chưa có đánh giá)
Liên hệ
Thang máy tải hàng tải trọng lớn sử dụng cửa cuốn dành cho kho xưởng, nhà máy có yêu cầu cao về độ kín và phòng sạch.
        ĐẶC TÍNH KỸ THUẬT THANG MÁY TẢI HÀNG BG: 2020

  1. Thông số kỹ thuật chung : Được áp dụng theo tiêu chuẩn của bên bán.
Loại thang Thang tải hàng có  đối trọng
Số lượng 01 bộ
Mã hiệu NT LIFT-CQ-1500kg
Lắp ráp Việt Nam
Năm sản xuất Năm 2019  trở về sau
Tải trọng 1500 kg
Tốc độ 15 m/phút
Điều khiển Điều khiển đơn
Số điểm dừng 02 điểm thẳng hàng
Tầng phục vụ 1,2,3
Tầng không phục vụ 3
Độ cao hành trình Theo thực tế

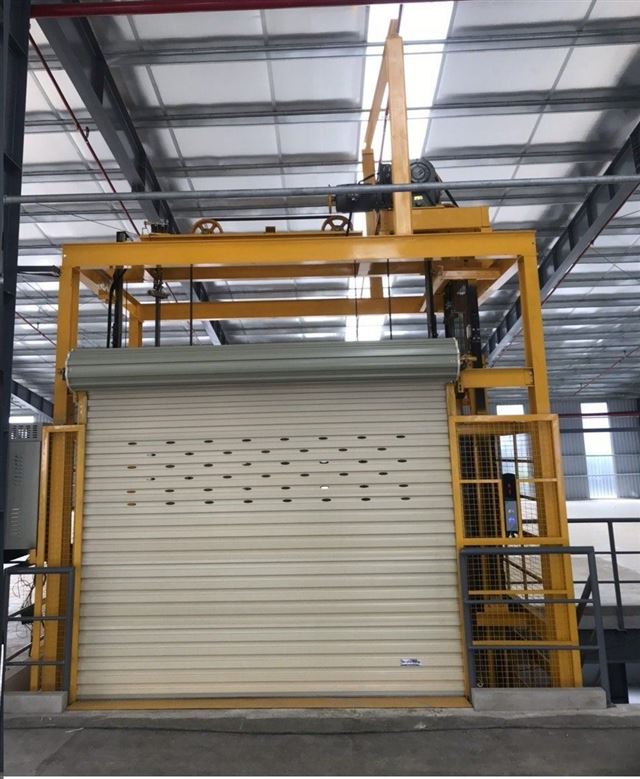

Loại cửa Cửa cuốn

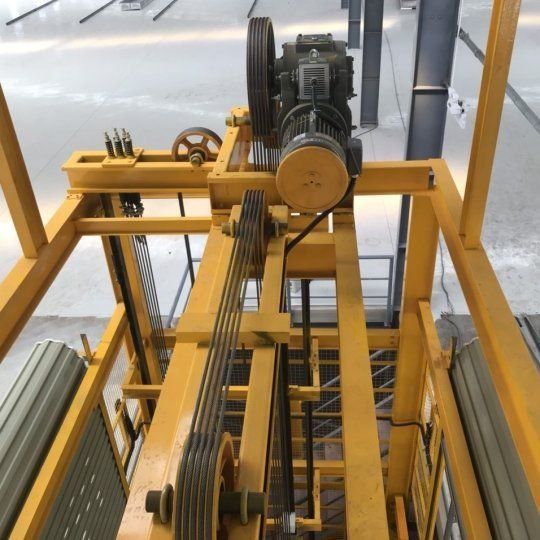

2. Hệ thống động lực

Động cơ
  • Động cơ                       : Mitsubishi
  • Công xuất                   : 7.5 Kw
  • Xuất xứ                       : Thái Lan
  • Điều khiển động lực  : Bằng phương pháp biến đổi điện áp và biến đổi tần số.
Nguồn điện cung cấp
  • Nguồn động lực          : 3 Pha – 380V – 50Hz
  • Nguồn chiếu sáng       : 1 Pha – 220V – 50Hz
Ray Cabin 13K
Cáp tải Lõi bố tẩm, chuyên dụng thang máy
Tỷ lệ truyền áp 2:1
Hộp số 1/60
Puli Gang

  1. Tủ điều khiển
Hệ điều khiển Điều khiển bằng: Vi xử lý, rơ le
  • Xử lý tín hiệu gọi tầng theo trình tự ưu tiên chiều hoạt động.
  • Hệ thống điều khiển động lực VVVF (Variable Voltage Variable) tiết kiệm điện năng, làm thang vận hành êm hơn
  • Biến tần FUJI

  1. Thông số xây dựng hố thang máy.
Kích thước hố thang  Tối thiểu 3200x2300mm
Độ sâu sàn hố Pít [PD] 1000 mm
Độ cao đỉnh hố thang [OH] >4000m
Phòng máy Không có

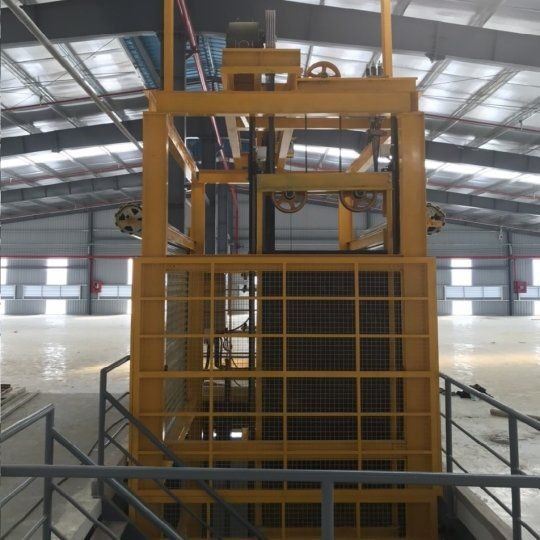

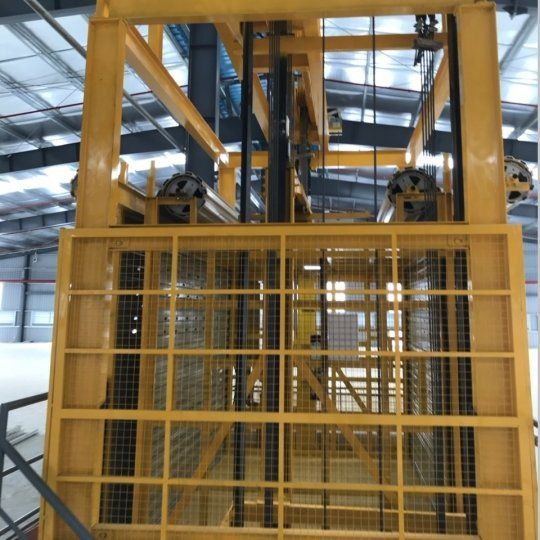

Cấu trúc hố thang Khung thép

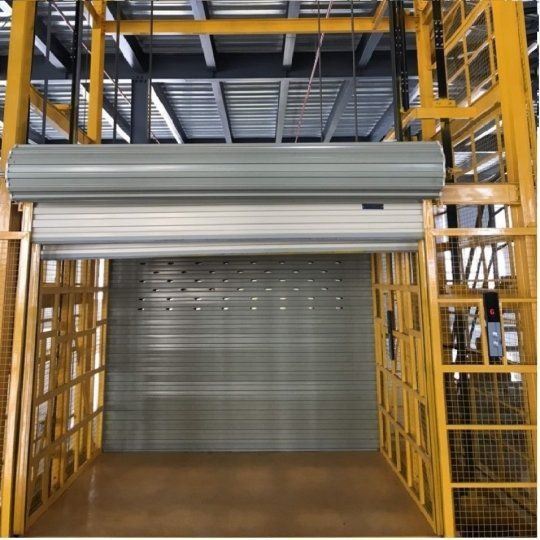

5. Thiết kế Cabin.

Kích thước sàn Cabin 2200x2000x2000mm
Kích thước cửa Cabin
Chiều cao phòng Cabin
Trần Cabin Không bao gồm
Hai vách bên Cabin Bằng hộp mạ kẽm sơn tĩnh điện
Vách sau Cabin Bằng hộp mạ kẽm sơn tĩnh điện
Cửa phòng Cabin Cảm biến hồng ngoại phát hiện vật cản/ Photoshel
Sàn phòng thang Bằng tôn gân dày 3 mm
Khung cabin , khung cửa Thép hình

  •

6.Đối trọng

Ray đối trọng 8K
Khung đối trọng Thép hình
Bo đối trọng Bê tông





7.Bộ phận an toàn





  •  Khi mất pha hoặc ngược pha điện lưới cung cấp thì thang sẽ tự động dừng để bảo vệ hệ thống điện
  • Công tắc chống vượt hành trình: Đặt ở đầu trên và dưới hành trình ngăn chặn cabin vượt quá hành trình cho phép đã được cài đặt.
  • Thang tự ngừng hoạt động khi cửa không đóng hoặc mở hoàn toàn nhằm đảm bảo an toàn cho khách đi thang.
  • Bảo vệ: Khi điện áp không ổn định hoặc có sự cố thì thang sẽ tự động dừng cho đến khi hệ thống điện áp ổn định hoặc cán bộ kỷ thuật đã xử lý xong sự cố












                                        THÔNG SỐ KĨ THUẬT

Mã hiệu

NT LIFT-CQ-1500kg

Tải trọng

1500KG

Số điểm dừng mở

02STOP/02FLOOR

Loại động cơ

MITSUBISHI có hộp số

Công suất động cơ

7.5KW

Kích thước cabin

2200x2000x2000mm

Tỉ số truyền

2:1

Loại cáp

04 sợi cáp lõi dầu ø8mm

Loại cửa Cửa cuốn kín
